ОПС-8

ОПОРНО-ПРОТИВООСКОЛОЧНАЯ СИСТЕМА

ОПС-8  опытная разработка системы защиты нижних конечностей, предназначенная для применения при выполнении инженерных задач. Изделие представляет собой мастер-модель, подготовленную к проведению испытаний.

Назначение и особенности конструкции

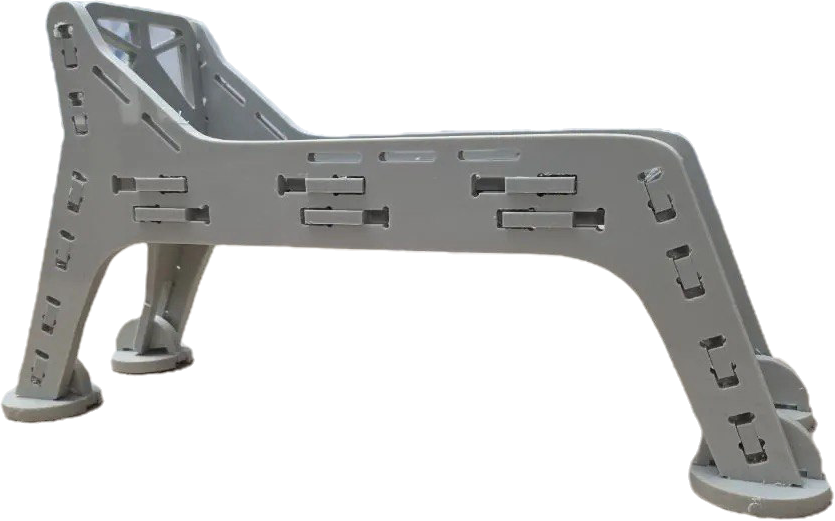

Конструкция включает восемь опор по четыре на каждую ногу. Система формирует зазор между стопой и поверхностью грунта, поднимая нижние конечности на высоту 140 мм.

Основная задача разработки создание дополнительного защитного барьера между ногой человека и поверхностью земли в условиях потенциальной минной опасности.

• восемь опорных элементов по четыре на каждую ногу;
• высота подъёма над уровнем земли 140 мм;
• отсутствие металлических элементов в конструкции;
• применение листового полипропилена толщиной 8 и 10 мм;
• использование баллистического мата на основе сверхвысокомолекулярного полиэтилена (СВМПЭ).

Конструкционные материалы

Несущие опоры изготовлены из листового полипропилена (PP). Материал отличается низкой плотностью, влагостойкостью, устойчивостью к воздействию многих агрессивных химических сред и способностью выдерживать многократные изгибные нагрузки.

Отсутствие металлических компонентов позволяет снизить массу конструкции и исключить коррозию металлических деталей. Совместимость изделия с различными типами минных датчиков требует отдельной проверки в ходе испытаний.

Противоосколочный мат

В конструкции предусмотрено применение мягкой баллистической панели «Акетон БП» из сверхвысокомолекулярного полиэтилена (СВМПЭ), выпускаемой по

ТУ 32.99.59-001-0196261046-2023.

Предусмотрены варианты панели с различным количеством слоёв СВМПЭ:

• 20 слоёв
• 25 слоёв
• 30 слоёв
• 40 слоёв

Количество слоёв влияет на толщину, массу и заявленные показатели противоосколочной стойкости панели. Окончательный выбор материала для изделия должен определяться по результатам испытаний всей системы в сборе.

Принцип действия

Концепция ОПС-8 основана на создании пространственного промежутка между стопой и грунтом и использовании дополнительного противоосколочного элемента. Опорные элементы формируют заданную высоту расположения стопы, а баллистический мат предназначен для дополнительной защиты от осколочных поражающих факторов.

Предполагаемый защитный эффект, включая снижение тяжести травм нижних конечностей при взрывном воздействии, требует экспериментального подтверждения. Эффективность системы зависит от характера воздействия, свойств грунта, устойчивости опор, поведения материалов и других факторов.

Текущий статус разработки

ОПС-8 находится на стадии опытного образца. Конструкция подготовлена к испытаниям, которые необходимы для оценки её прочности, устойчивости, массы, эксплуатационных характеристик и фактических защитных свойств.

ОПС-8  концепция дополнительной пространственной защиты нижних конечностей, объединяющая облегчённую полимерную конструкцию и баллистический материал на основе СВМПЭ.
